EmberZnet

※This article is based on EmberZnet SDK 6.7.5.0 and EFR32MG Series

SOC框架
Gecko Bootloader

SOC框架 †[edit]

SoC可以在6种不同的功耗模式下工作。从最大功耗到最低功耗：

EM0 - Active EM1 - Sleep EM2 - Deep Sleep EM3 - Stop EM4 - Hibernate EM4 - Shutoff

注意:

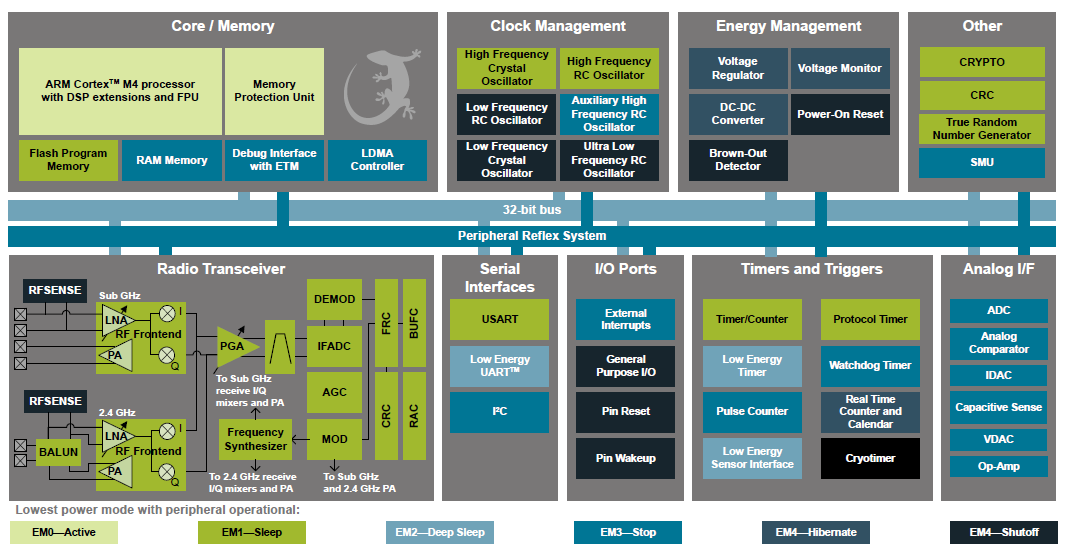

在该图中，每个功能块都用一个颜色标记，该颜色表示该功能块能工作的最低能量模式。在EmberZnet中，Zigbee协调器和路由器始终在EM0下工作，因为它们始终由主电源供电。Zigbee睡眠终端设备在EM2或EM4（休眠）模式下工作。
SoC中集成了高频RC振荡器（HFRCO）和低频RC振荡器（LFRCO）。对于Zigbee应用，必须连接一个HFXO时钟，因为无线电需要高精度的高频时钟才能工作，但它们仍可以将LFRCO用于外围设备。
内部集成了DCDC。使用者可以选择使用内部DCDC或绕过DCDC。建议在睡眠节点上使用内部DCDC，从而更好的控制功耗。
无线电收发器已经集成，并且已经集成了PA。用户可以选择使用DCDC或主电源为PA供电。如果发射功率大于13dbm，建议使用主电源为PA供电。否则，请改用DCDC。
集成的数据包跟踪接口（PTI）可用于空中捕获数据包。这对于调试非常有用。
集成的数据包流量仲裁（PTA）接口可用于改善Zigbee和WiFi之间的干扰。这对于Zigbee网关非常有帮助。

XXX

↑

Gecko Bootloader †[edit]

为了支持固件升级，我们需要一个Bootloader。

对于SoC模型，升级方案为：

设备启动并运行应用程序
应用程序通过空中接收新image并将新image存储到存储单元中
设备重置，并且通过Bootloader加载新image

对于NCP模型，升级方案为：

主机通过互联网接收新的NCP image
主机重置NCP并让NCP停留在Bootloader阶段
主机通过UART / SPI将新的NCP image传输到NCP并覆盖当前image
主机重置NCP并运行新image

Silicon Labs提供了4种类型的Bootloader。

类型	注释
Bootloader Xmodem UART	也称为独立Bootloader。主要用于基于UART的NCP。主机可以通过UART将image传输到NCP，以升级NCP image。
EZSP SPI Bootloader	另一种独立的Bootloader。主要用于基于SPI的NCP。主机可以通过SPI将image传输到NCP，以升级NCP image。
Internal Storage Bootloader	于SoC。将新软件image存储在内部闪存中。
SPI Storage Bootloader	用于SoC。将新image存储在SPI闪存中。

还有一些用于DEV-Kit的预编译的Bootloader image。可以在Gecko SDK Suite目录下的platform\bootloader\sample-apps目录中找到它们。例如

The default path for Gecko SDK Suite V2.7:
   C:\SiliconLabs\SimplicityStudio\v4\developer\sdks\gecko_sdk_suite\v2.7
The path for pre-built bootloader:
   C:\SiliconLabs\SimplicityStudio\v4\developer\sdks\gecko_sdk_suite\v2.7\platform\bootloader\sample-apps
