ESP32

※This article is based on esp-idf 4.0

开发文档 †[edit]

https://docs.espressif.com/projects/esp-idf/zh_CN/latest/esp32/index.html

编译环境的下载 †[edit]

ESP-IDF 5.0之前 †[edit]

https://docs.espressif.com/projects/esp-idf/zh_CN/latest/esp32/get-started/windows-setup.html

也可以使用ESP8266的开发环境

ESP-IDF 5.0以后 †[edit]

https://github.com/espressif/idf-installer

从上面的网址下载在线/离线安装包，Eclipse的开发环境

配置编译环境 †[edit]

MingW32 †[edit]

export PATH="$PATH:/opt/xtensa-esp32-elf/bin"
export IDF_PATH="D:/Tools/msys32/home/Administrator/esp/esp-idf"

Windows †[edit]

Install †[edit]

运行 install.bat batch文件

或者

python -m pip install --user -r $IDF_PATH/requirements.core.txt

需要注意看 requirements.core.txt是否在 IDF_PATH 当中

使用bat安装后的环境也可以使用powershell来编译，运行之前，需要执行 expoer.ps1

设置环境变量 †[edit]

运行 export.bat batch文件

※注意

如果修改了 IDF_TOOLS_PATH 变量，请确保该变量在每次执行安装脚本 (install.bat、install.ps1 或 install.sh) 和导出脚本 (export.bat、export.ps1 或 export.sh) 均保持一致。

编译 †[edit]

每次启动命令行后执行一下 export.bat batch文件

去example 文件夹里面，运行下面的命令

..\..\..\tools\idf.py set-target esp32s2
..\..\..\tools\idf.py menuconfig
..\..\..\tools\idf.py build

命令执行后，会自动下载安装确实的依赖包

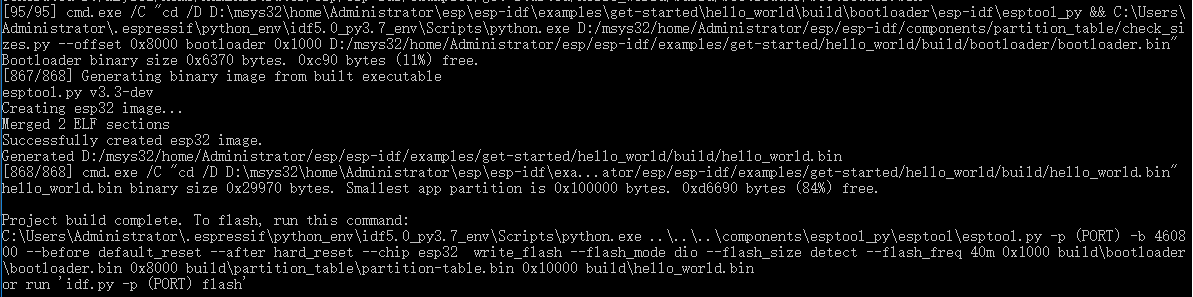

Project build complete. To flash, run this command:
C:\Users\Administrator\.espressif\python_env\idf5.0_py3.7_env\Scripts\python.exe ..\..\..\components\esptool_py\esptool\esptool.py
 -p (PORT) -b 460800 --before default_reset --after hard_reset --chip esp32  write_flash --flash_mode dio --flash_size detect --flash_freq 40m
 0x1000 build\bootloader\bootloader.bin 0x8000 build\partition_table\partition-table.bin
 0x10000 build\hello_world.bin
or run 'idf.py -p (PORT) flash'

VS Code †[edit]

ESP-IDF 5.0 版本以后的编译，暂时无法使用MingW32来做，官方推荐VSCode或者Eclipse，或者使用上面的cmd或者powershell

VSCode 插件仓库搜索“ESP-IDF” Espressif IDF 现在最新版本是 v1.3.0

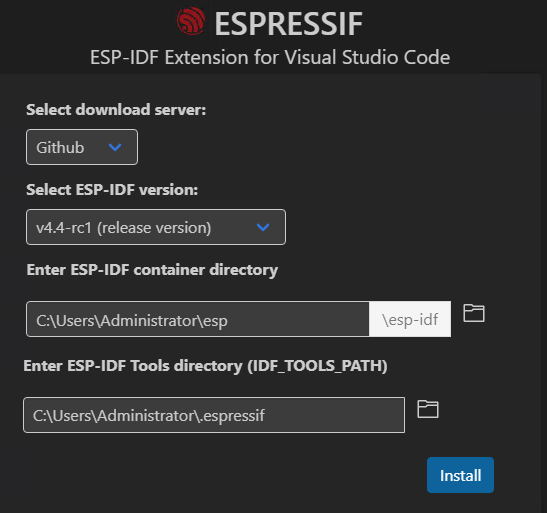

正常输入命令 ESP-IDF: Configure ESP-IDF extension 后会出现下面的配置画面

安装问题 †[edit]

在配置ESP_IDF时 v1.3.0版本有下面的bug，请安装低版本的1.2

restart Visual Studio Code and run this wizard again.

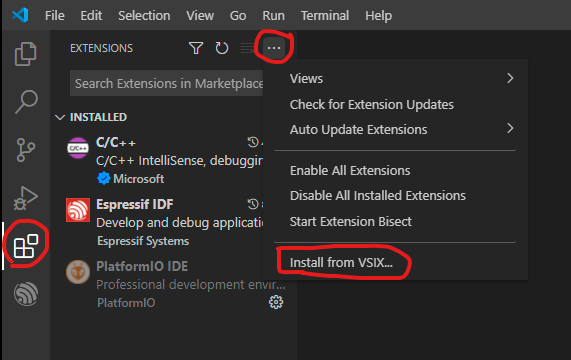

网上有个解决的办法是下载下面的 vsix 插件，使用这个安装,有人说好用，但是本人测试没有效果

https://nightly.link/espressif/vscode-esp-idf-extension/actions/artifacts/137655771.zip

烧录 †[edit]

monitor †[edit]

串口监视命令

使用第二个串口)

//Linux
make monitor ESPPORT=/dev/cu.wchusbserial14140

//Windows
make monitor ESPPORT=ESPPORT=COMx

查看错误信息 †[edit]

//dump文件
xtensa-lx106-elf-objdump -S build/GW32.elf > a.S

//查看错误所在
xtensa-esp32-elf-addr2line -pfiaC -e build/GW32.elf 0x40087d83:0x3ffb9cd0

&ref(): File not found: "ZigBee_体系结构.png" at page "+ESP32+开发环境";

---
