ZigBee

※This article is based on ZigBee Stack 2.51.a

IDE工程目录 †[edit]

APP 应用层目录 †[edit]

这里用户创建各种不同工程的区域，在这个目录中包含了应用层的内容和这个项目的主要内容。

应用程序通常使用AF_DataRequest函数

数据包将要发送给一个afAddrType_t（在ZComDef.h中定义）类型的目标设备。

HAL 硬件层目录 †[edit]

包含有与硬件相关的配置和驱动以及操作函数

MAC MAC层目录 †[edit]

包含了MAC层的参数配置文件机器MAC的LIB库的函数接口文件

MT 串口、监控调试层 †[edit]

实现通过串口可控制各层，并与各层进行直接交互。

NWK 网路层目录 †[edit]

包含网络层配置参数文件，网络层库的函数接口文件及APS层库的函数接口

OSAL 协议栈的操作系统 †[edit]

Profile Application Framework应用框架层目录 †[edit]

包含AF层处理函数文件。应用框架是应用程序和APS层的无线数据接口。

Security 安全层目录 †[edit]

包含安全层处理函数，日不加密函数等

Services 地址处理函数目录 †[edit]

包含地址模式的定义及地址处理函数。

Tools 工程配置目录 †[edit]

包括空间划分及Z-Stack相关配置信息。

ZDO ZDO目录 †[edit]

Zigbee设备对象。其实ZDO是ZigBee协议栈中的一个协议，负责所有设备的管理，安全方案。

ZMac Mac层目录 †[edit]

包括MAC层参数配置及MAC层LIB库函数回调处理函数

ZMain 主函数目录 †[edit]

包括入口函数及硬件配置文件

Output 输出文件目录 †[edit]

由IAR IDE自动生成

工程类型为EndDeviceEB时，编译后生成hex的目录

\WSN-ZigBee\ZStack-251a\Projects\zstack\Utilities\SerialApp\CC2530DB\EndDeviceEB\Exe

编译与调试设置 †[edit]

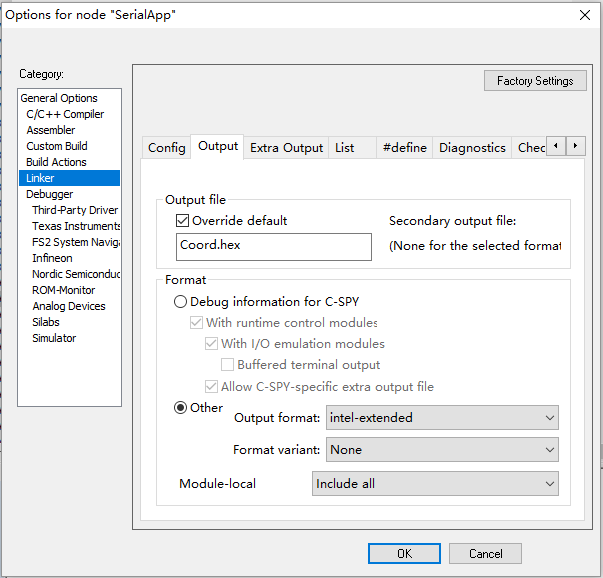

下图设置后断电不起作用，需要设置为“Debug Information for C-SPY”

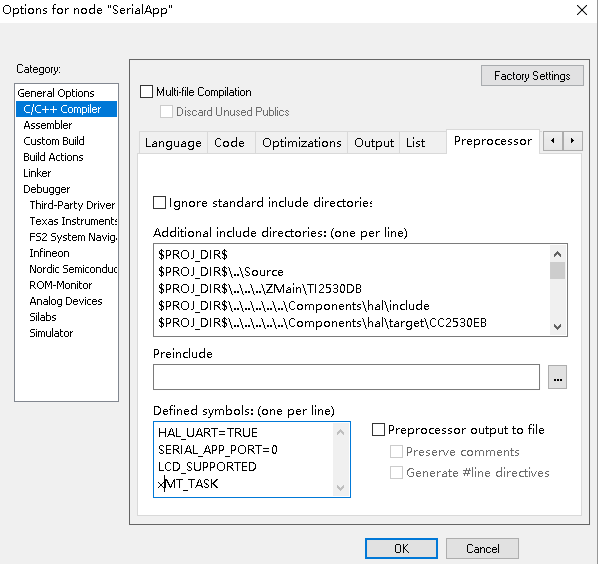

编译宏定义 †[edit]

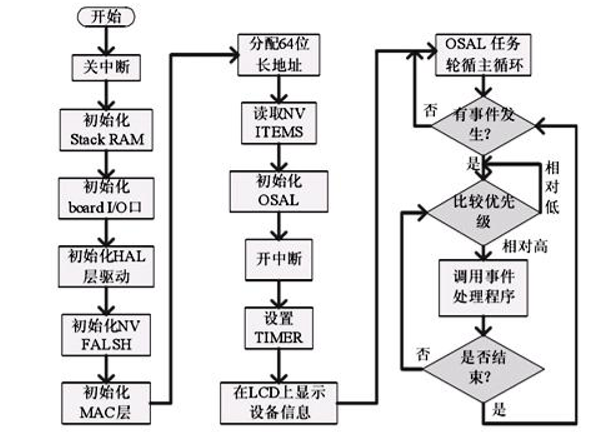

协议栈工作流程 †[edit]

执行流程 †[edit]

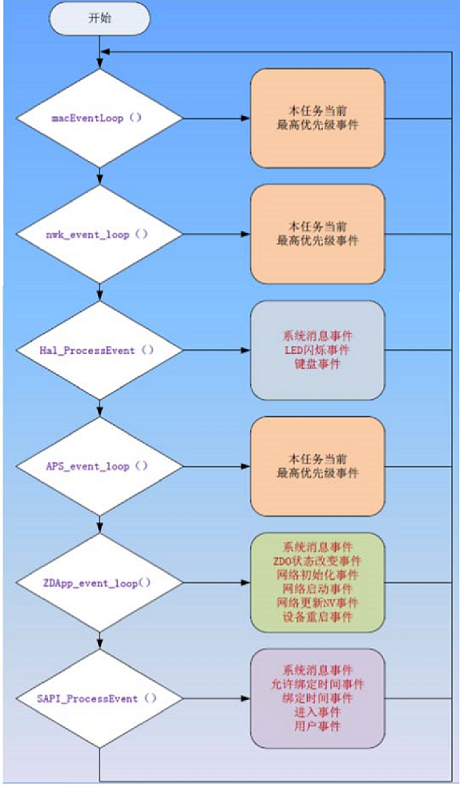

Z-Stack中操作系统是基于优先级的轮转查询式操作系统，执行流程图如下图

---
